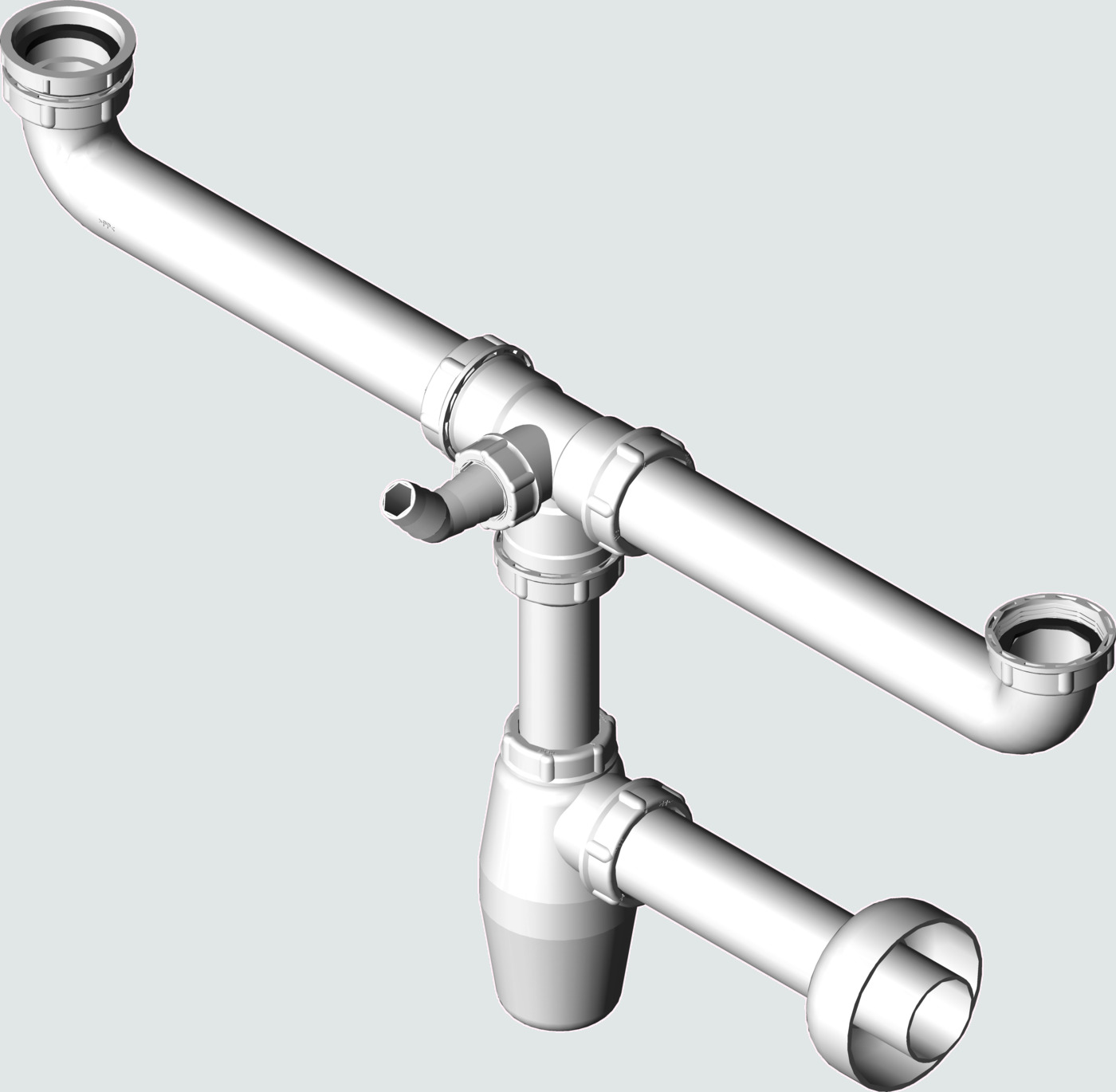

Тръба за преливник

Тръба за преливник

  • за двойна мивка
  • Пластмаса

Компоненти

Централен сифон, връзка на отходен маркуч, сифон тип бутилка

Модел 7929.12

серии след 01/1987

Articles table

G DN реални размери ПАК Aртикул количество
1½ 40 160–570 30 140 977

Exploded drawing

  1. Отходно коляно 90° Модел 791-880 (106966)
  2. Холендрова гайка Модел 792-654
  3. Уплътнение Модел 9965.3V
  4. Елемент с регулируема височина Модел 7942.89V (667726)
  5. Уплътнение Модел 9957V
  6. Розетка Модел 5725.5-45V
  7. Тръба Модел 5725V-542
  8. Уплътнителна шайба Модел 9968V (667719)
  9. Резбово съединение 45° за връзка с маркуч Модел 7968 (102999)

Spare Parts List

1 - Отходно коляно 90°

Модел 791-880

2 - Холендрова гайка

Модел 792-654

3 - Уплътнение

Модел 9965.3V

4 - Елемент с регулируема височина

Модел 7942.89V

5 - Уплътнение

Модел 9957V

6 - Розетка

Модел 5725.5-45V

7 - Тръба

Модел 5725V-542

8 - Уплътнителна шайба

Модел 9968V

9 - Резбово съединение 45° за връзка с маркуч

Модел 7968
